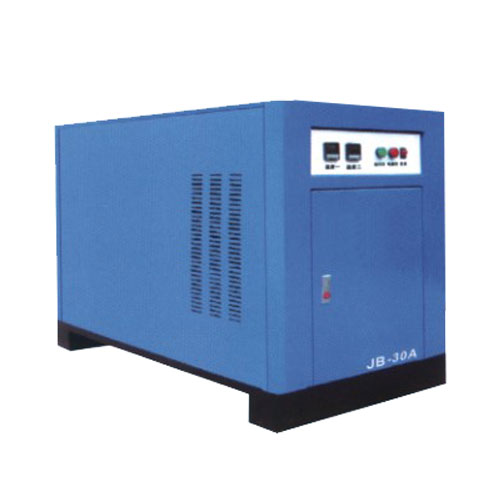

空压机余热回收

产品分类: 空压机余热回收
    现行螺杆式空气压缩机的工作流程为:空气通过进气过滤器将大气中的灰尘或杂质滤除后,由进气控制阀进入压缩机主机,在压缩过程中与喷入的冷却润滑油混合,经压缩后的混合气体从压缩腔排入油气分离罐,从而分别得到高温高压的油、气。由于机器工作温度的要求,这些高温高压的油、气必须送入各自的冷却系统,其中压缩空气经冷却器冷却后送入使用系统;而高温高压的润滑油经冷却器冷却后,返回油路进入下一轮循环。
    订购热线:400-636-8522
    超低温空气能热水器JBRN-10DW
    超低温空气能热水器JBRN-10DW
    产品型号:JBRN-10DW
    气温20℃制热量:38.8KW
    气温-5℃制热量:21.1KW
    气温-15℃制热量:15.9KW
    产热水量:864L/h
    家用空气能热水器JB-02P-400L
    家用空气能热水器JB-02P-400L

    产品型号:JB-02P-400L
    额定功率:1800W
    额定电压:220V/Hz
    产水量:160L/h
    双层不锈钢水箱
    双层不锈钢水箱
    内桶材料:304#不锈钢板制作 发泡层:聚氨酯发泡50mm 外层材料:不锈钢板

      一、概述

        现行螺杆式空气压缩机的工作流程为:空气通过进气过滤器将大气中的灰尘或杂质滤除后,由进气控制阀进入压缩机主机,在压缩过程中与喷入的冷却润滑油混合,经压缩后的混合气体从压缩腔排入油气分离罐,从而分别得到高温高压的油、气。由于机器工作温度的要求,这些高温高压的油、气必须送入各自的冷却系统,其中压缩空气经冷却器冷却后送入使用系统;而高温高压的润滑油经冷却器冷却后,返回油路进入下一轮循环。

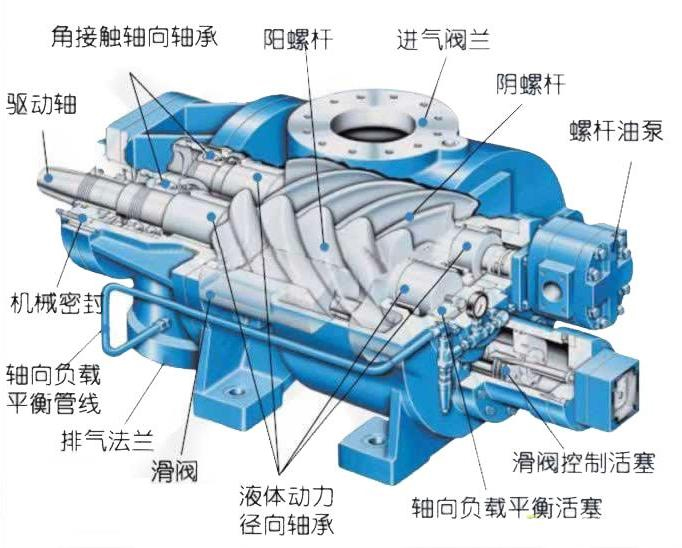

      空压机螺杆示意图



        在以上油路循环过程中,压缩机出口油温可达90--105℃,螺杆压缩机的输入功率大约有80%(大部分轴功率)是作为热量通过冷却器带走,散耗在环境中的。其中油冷却器带走大约总散热量的45%--55%,相当于压缩机输入功率的36%-44%。

      二、LQKR空压机余热回收系统特点

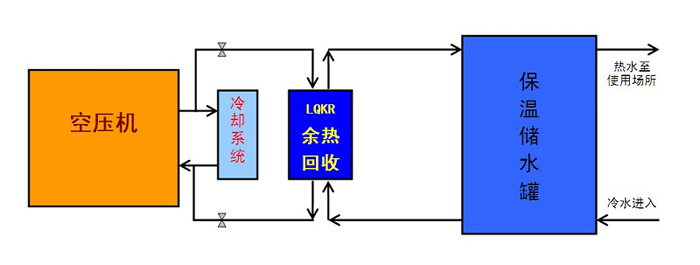

      空压机余热回收原理图

      1、空压机原有冷却系统与余热回收系统完全独立,即加装LQKR系统后原有冷却系统仍可独立运行。用户无需担心LQKR系统对空压机的影响。

      2、两套系统的运行由电磁阀自动切换,在LQKR系统启运时,空压机由机身自带的冷却系统自动切换到LQKR系统运行;当LQKR系统出现故障时,系统自动切断LQKR电源,空压机自动切换到原有冷却系统运行。

      3、在保温储水罐未满时,由自来水水压供水,无需外加动力。只有在额定水位时,循环水泵才自动运行,可最大限度节约能源以降低运行成本。

      4、全自动控制系统,无需专人值守,控制系统会根据温度、水位的情况自动切换冷却系统及自动开停循环水泵,并于LQKR遇故障时发出报警信号。

      三、LQKR系统性能参数表

      空压机功率

      kW/HP

      集热量

      Kcal/h

      /气流量

      L/min

      水流量

      L/min

      进水温度

      出水温度

      4小时热水产量

      L

      15/20

      15000

      40

      500

      20

      45

      2000

      22/30

      22000

      58

      700

      20

      45

      2800

      30/40

      30000

      80

      800

      20

      45

      3200

      37/50

      37000

      98

      1000

      20

      45

      4000

      45/60

      45000

      120

      1300

      20

      45

      5000

      55/75

      55000

      146

      1600

      20

      45

      6500

      75/100

      75000

      200

      2500

      20

      45

      9000



      四、LQKR空压机余热回收系统节能经济效益

      以一台30kW/40HP螺杆空气压缩机为例,加装LQKR系统集热量为30000大卡,换算成燃煤/燃油分别如下:

      燃油热值按10400大卡,能效比按80%,单价按4000元/吨则相当于每天节约燃油为:24*(30000/10400/80%)=86kg  每月节约燃油费为:30*86*4=10320元  每年节约燃油费为:360*86*4=123840元
